无堵塞潜水排污泵-潜水排污泵-排污泵

QW(WQ)型无堵塞潜水排污泵

QW(WQ)型无堵塞潜水排污泵是在引进国外_技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面，具有_效果。
产地：泊头市
供应商：天美星空麻花mv在线观看-天美精品mv视频-天美mv英雄视频大全在线观看-天美MV乌鸦MV星空MV果冻MV-天美mv麻花mv星空mv天频

技术咨询热线：0317-8293100

QW(WQ)型无堵塞潜水排污泵详细内容介绍

产品概述:
   QW（WQ）无堵塞潜水排污泵是在引进国外_技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面，具有_效果。
     该系列排污泵采用_叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

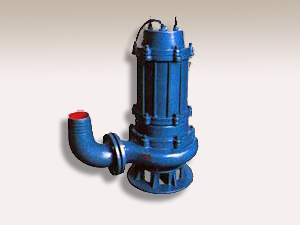

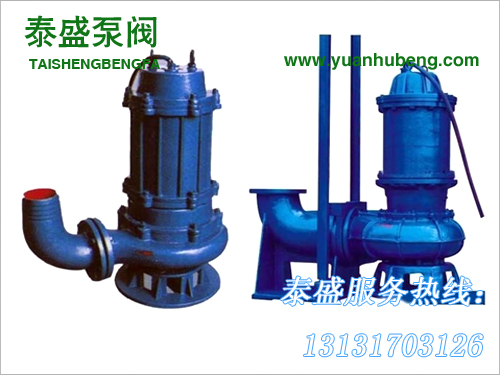

【QW（WQ）无堵塞潜水排污泵产品展示】


产品特点:
    1．采用_的单片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50％的固体颗粒。
    2．机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。
    3．整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。
    4．该泵密封油室内设置有高精度抗干扰漏水检测传感器，定子绕组内预埋了热敏元件，对水泵电机自动保护。
    5．可根据用户需要配备全自动控制柜，对泵的漏水、漏电过载及_温等进行自动保护，提高了产品的安全性与可靠性
    6．浮球开关可以根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用_为方便。     7．QW（WQ）系列可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来更大方便，人可不必为此而进入污水坑。
    8．能够在全扬程内使用，而_电机不会过载。
天美星空麻花mv在线观看-天美精品mv视频-天美mv英雄视频大全在线观看-天美MV乌鸦MV星空MV果冻MV-天美mv麻花mv星空mv天频     9．有两种不同的安装方式，固定式自动耦合安装系统、移动式自由安装系统。

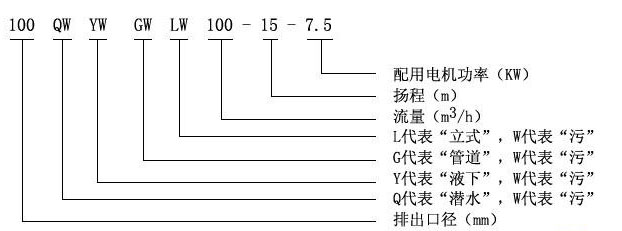

型号定义：

适用范围：

天美星空麻花mv在线观看-天美精品mv视频-天美mv英雄视频大全在线观看-天美MV乌鸦MV星空MV果冻MV-天美mv麻花mv星空mv天频 适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业，以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物，也司用于抽送清水及带腐蚀性介质。

性能参数：
QW（WQ）潜水式无堵塞排污泵性能参数
型　　号 口　径
（mm）		 流　量
（m3/h）		 扬　程
（m）		 功　率
（kw）		 转　速
（r/min）		 效　率
（%）
QW25-8-15-1.1 25 8 15 1.1 2825 38.5
QW32-12-15-1.1 32 12 15 1.1 2825 40
QW40-15-15-1.5 40 15 15 1.5 2840 45.1
QW40-15-30-2.2 40 15 30 2.2 2840 48
QW50-20-7-0.75 50 20 7 0.75 1390 54
QW50-10-10-0.75 50 10 10 0.75 1390 56
QW50-20-15-1.5 50 20 15 1.5 2840 55
QW50-15-25-2.2 50 15 25 2.2 2840 56
QW50-18-30-3 50 18 30 3 2880 58
QW50-25-32-5.5 50 25 32 5.5 2900 53
QW50-20-40-7.5 50 20 40 7.5 2900 55
QW65-25-15-2.2 65 25 15 2.2 2840 52
QW65-37-13-3 65 37 13 3 2880 55
QW65-25-30-4 65 25 30 4 2890 58
QW65-30-40-7.5 65 30 40 7.5 2900 56
QW65-35-50-11 65 35 50 11 2930 60
QW65-35-60-15 65 35 60 15 2930 63
QW80-40-7-2.2 80 40 7 2.2 1420 52
QW80-43-13-3 80 43 13 3 2880 50
QW80-40-15-4 80 40 15 4 2890 57
QW80-65-25-7.5 80 65 25 7.5 2900 56
QW100-80-10-4 100 80 10 4 1440 62
QW100-110-10-5.5 100 110 10 5.5 1440 66
QW100-100-15-7.5 100 100 15 7.5 1440 67
QW100-85-20-7.5 100 85 20 7.5 1440 68
QW100-100-25-11 100 100 25 11 1460 65
QW100-100-30-15 100 100 30 15 1460 66
QW100-100-35-18.5 100 100 35 18.5 1470 65
QW125-130-15-11 125 130 15 11 1460 62
QW120-130-20-15 125 130 20 15 1460 63
QW150-145-9-7.5 150 145 9 7.5 1440 63
QW150-180-15-15 150 180 15 15 1460 65
QW150-180-20-18.5 150 180 20 18.5 1470 75
QW150-180-25-22 150 180 25 22 1470 76
QW150-130-30-22 150 130 30 22 1470 75
QW150-180-30-30 150 180 30 30 1470 73
QW150-200-30-37 150 200 30 37 1480 70
QW200-300-7-11 200 300 7 11 970 73
QW200-250-11-15 200 250 11 15 970 74
QW200-400-10-22 200 400 10 22 1470 76
QW200-400-13-30 200 400 13 30 1470 73
QW200-250-15-18.5 200 250 15 18.5 1470 72
QW200-300-15-22 200 300 15 22 1470 73
QW200-250-22-30 200 250 22 30 1470 71
QW200-350-25-37 200 350 25 37 1980 75
QW200-400-30-55 200 400 30 55 1480 70
QW250-600-9-30 250 600 9 30 980 74
QW250-600-12-37 250 600 12 37 1480 78
QW250-600-15-45 250 600 15 45 1480 75
QW250-600-20-55 250 600 20 55 1480 73
QW250-600-25-75 250 600 25 75 1480 73
QW300-800-12-45 300 800 12 45 980 76
QW300-500-15-45 300 500 15 45 980 70
QW300-800-15-55 300 800 15 55 980 73
QW300-600-20-55 300 600 20 55 980 75
QW300-800-20-75 300 800 20 75 980 78
QW300-950-20-90 300 950 20 90 980 80
QW300-1000-25-110 300 1000 25 110 980 82
QW350-1100-10-55 350 1100 10 55 980 84.5
QW350-1500-15-90 350 1500 15 90 980 82.5
QW350-1200-18-90 350 1200 18 90 980 83.1
QW350-1100-28-132 350 1100 28 132 740 83.2
QW350-1000-36-160 350 1000 36 160 740 78.5
QW400-1500-10-75 400 1500 10 75 980 82.1
QW400-2000-15-132 400 2000 15 132 740 85.5
QW400-1700-22-160 400 1700 22 160 740 82.1
QW400-1500-26-160 400 1500 26 160 740 83.5
QW400-1700-30-200 400 1700 30 200 740 83.5
QW400-1800-32-250 400 1800 32 250 740 82.1
QW500-2500-10-110 500 2500 10 110 740 82
QW500-2600-15-160 500 2600 15 160 740 83
QW500-2400-22-220 500 2400 22 220 740 84
QW500-2600-24-250 500 2600 24 250 740 82

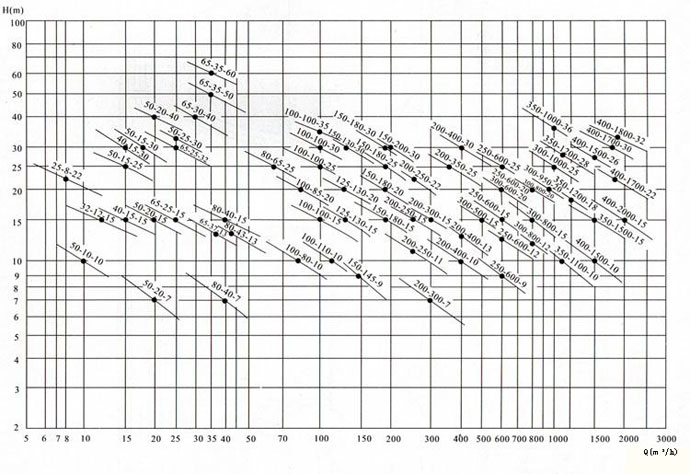

性能图谱：
QW（WQ）潜水式无堵塞排污泵（性能图谱）

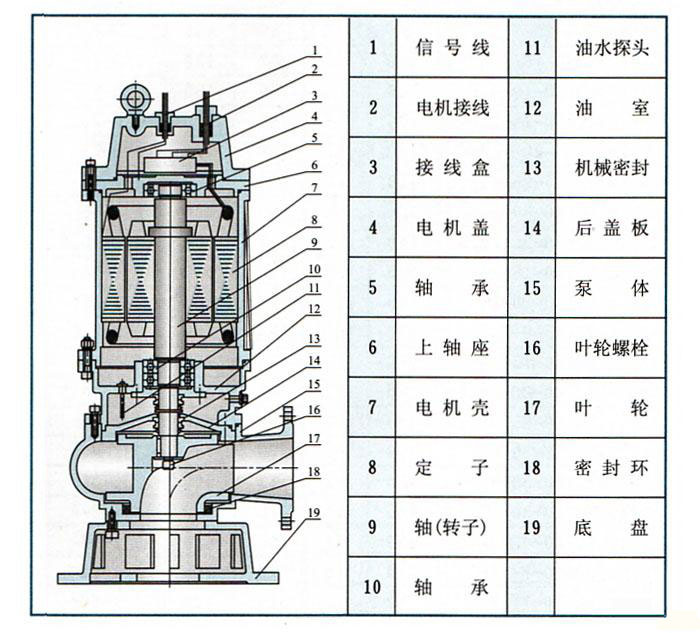

结构图纸
结构说明
  WQ无堵塞潜水排污泵由电机与泵两部分组成，二者通过油隔离室及机械密封组件隔?，属机电一体化产品， 电机与泵合用同一轴（转子）整个水泵长度短，结构紧凑。配备多种保护装置，使得泵运行安全可靠。其主要部件作用如下：
信号线1：配备全保水泵控制柜，对泵实行_保护，包括漏水、断相、短路、过热、电机过载等项目。
电机定子8：采用B级或F级绝缘。
漏水探头11：该元件装在油室内，当机械密封损坏后，水进入油室，探头可发出信号由控制系统对泵实施保护。
机械密封13：采用双道串联密封，选用新型硬质耐腐碳化钨材质，具有密封可靠、耐磨、寿命长等特点。
叶轮17：叶轮采用单流道或双流逍结构，具有很强的通过能力，能够通过大的物料及纤维垃圾，减少堵塞、缠绕的故障。
泵体15：与叶轮配用，使得泵具有高的效率。
密封环18：装在泵体口环处，当叶轮闪运转而使口环处磨损，可更换密封环.以_泵以_效率运行。

QW（WQ）潜水式无堵塞排污泵（结构图）

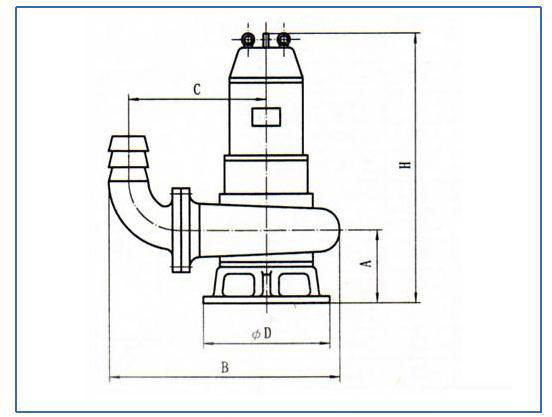

安装尺寸
QW潜水式无堵塞排污泵（安装尺寸）



型号ABCDH
25QW8-22-1.1 110 305 195 190 410
32QW12-15-1.1 110 305 195 190 410
40QW15-15-1.5 120 340 215 240 600
40QW15-30-2.2 120 340 215 240 600
50QW20-7-0.75 125 370 225 240 550
50QW10-10-0.75 125 370 225 240 550
50QW20-15-1.5 120 345 215 240 600
50QW15-25-2.2 120 345 215 240 600
50QW18-30-3.0 125 370 225 240 630
50QW25-32-5.5 155 410 255 310 730
50QW20-40-7.5 155 410 255 240 730
65QW25-15-2.2 125 410 260 240 610
65QW37-13-3.0 125 410 260 240 630
65QW25-30-4.0 125 420 270 240 680
65QW30-40-7.5 155 450 290 310 730
65QW35-50-11 165 460 290 350 920
65QW35-60-15 165 460 290 350 920
80QW40-7-2.2 165 490 325 310 700
80QW43-13-3.0 165 445 295 310 740
80QW40-15-4.0 165 445 295 310 800
80QW65-25-7.5 165 490 325 310 770
100QW80-10-4.0 175 620 420 350 800
100QW110-10-5.5 185 650 420 350 800
100QW100-15-7.5 185 650 420 350 800
100QW85-20-7.5 185 650 420 350 800
100QW100-25-11 210 710 450 420 960
100QW100-30-15 225 740 485 420 950
100QW100-35-18.5 225 740 485 470 1000
125QW130-15-11 225 740 470 420 960
125QW130-20-15 225 740 470 420 960
150QW145-9-7.5 225 770 480 420 850
150QW180-15-15 225 780 480 470 960
150QW180-20-18.5 225 780 480 470 1020
150QW180-25-22 225 780 480 470 1020
150QW130-30-22 250 860 520 470 1180
150QW180-30-30 250 860 520 540 1230
150QW200-30-37 250 860 520 540 1300
200QW300-7-11 275 900 560 540 1130
200QW250-11-15 275 900 560 540 1130
200QW400-10-22 275 900 560 540 1200
200QW400-13-30 275 900 560 540 1250
200QW250-15-18.5 275 900 560 540 1200
200QW300-15-22 275 900 560 540 1200
200QW250-22-30 275 900 560 540 1250
200QW350-25-37 275 900 560 540 1350
200QW400-30-55 290 920 580 540 1400
250QW600-9-30 320 1100 650 540 1650
250QW600-12-37 320 1100 650 540 1650
250QW600-15-45 320 1080 650 540 1650
250QW600-20-55 320 1080 650 540 1650
250QW600-25-75 320 1100 650 540 1650
250QW800-12-45 320 1080 650 540 1650
300QW500-15-45 400 1200 800 600 2040
300QW800-15-55 400 1200 800 600 2040
300QW600-20-55 400 1200 800 600 2050
300QW800-20-75 400 1200 800 600 2100
300QW950-20-90 400 1200 800 600 2200
300QW1000-25-110 400 1200 800 600 2200
350QW1100-10-55 450 1350 950 600 1950
350QW1500-15-90 450 1350 950 600 2160
350QW1200-18-90 450 1350 950 600 2160
350QW1100-28-132 450 1350 950 600 2500
350QW1000-36-160 450 1350 950 600 2600
400QW1500-10-75 510 1480 1100 700 2100
400QW2000-15-132 510 1480 1100 700 2500
400QW1700-22-160 510 1480 1100 700 2600
400QW1500-26-160 510 1480 1100 700 2620
400QW1700-30-200 510 1480 1100 700 2550
400QW1800-32-250 510 1480 1100 700 2860

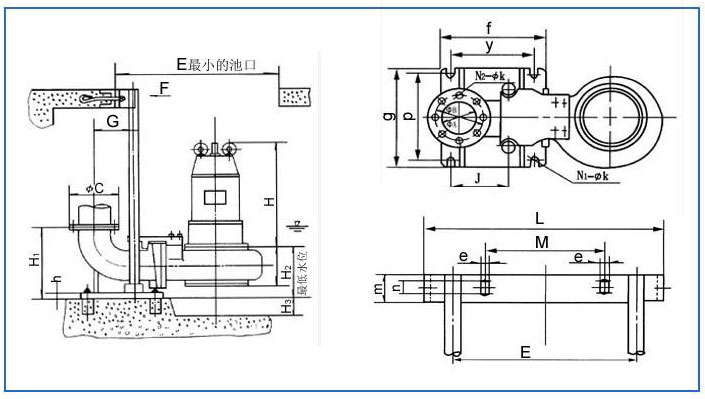

WQ固定潜水式无堵塞排污泵安装尺寸图


注意事项：
泵使用方法及注意事项

1.泵使用前应仔细检?电缆有否损坏，紧固件是否松动或脱落，泵在运输、存放、安装过程中有无变形或损坏。
2.用500V兆欧表测量电泵电动机相同和相对地间绝缘电阻，其值应不低于2兆欧，否则应对电机定子绕组进行干燥处理，干燥处理的温度不允许_过120℃。
3.该系列排污泵的安装有固定式和移动式两种。当采用固定式自动安装时，应将链索分别穿进（偏离泵出水口，其连线应平行于泵出水口的）两个吊环螺钉或起吊 板中上下起吊电泵。均匀缓慢地沿着导轨下滑，直到自动耦合到位。当采用移动式安装时，先将软管套好，用链索穿进两个吊环上下起吊电泵，注意切不能将电缆当 作绳索使用，以免发生危险。
4.泵接通后的旋转方向从进水口看为逆时针转动，如果电泵反转，只需将电缆线中的_二根线对调一下接线位置即可。
5.电泵的机壳地线_严格按有关规程接妥，为了_使用时人身安全，在电泵运行时，严禁在附近安装、人下水做?~或移动，以防万一电泵漏电而发生意外事故。
6.电泵在无特殊情况_配备全自动水泵控制柜，切勿直接挂电网或使用闸刀开关来接通电源，确保电泵正常运行。
7.不得将电泵长期处于低扬程状态下运行（一般使用扬程不得低于额定扬程的60%），_能控制在建议使用扬程范围以内，以防电泵因_载而烧坏电机。
8.无自循环冷却装置的泵严禁整体露出水面长期运行，以防电泵过热损坏。

安装系统说明

1.自动耦合装置系统
适用于长期固定的使用场合，具有安装快捷，检?、维修方便等优点.该系统使用特制的底座，固定在污水坑的底部，与出水管连结好，在池顶安装好配套的支承块，用导杆使二者相连.水泵与特定支架连结好.沿导杆下滑到达底座，与其自动耦合、密封、密封，而提升时则自动脱落。
2，移动式安装系统
它以支架支承,接上出水软管即可工作，这种方式主要应用于救急或维修施式的需要。

结构说明：

QW（WQ）无堵塞潜水排污泵由电机与泵两部分组成，二者通过油隔离室及机械密封组件隔开，属机电一体化产品，电机与泵合用同一轴（转子）整个水泵长度短，结构紧凑。配备多种保护装置，使得泵运行安全可靠。其主要部件作用如下：
信号线1：配备全保水泵控制柜，对泵实行_保护，包括漏水、断相、短路、过热、电机过载等项目。
电机定子8：采用B级或F级绝缘。
漏水探头11：该元件装在油室内，当机械密封损坏后，水进入油室，探头可发出信号由控制系统对泵实施保护。
机械密封13：采用双道串联密封，选用新型硬质耐腐碳化钨材质，具有密封可靠、耐磨、寿命长等特点。
叶轮17：叶轮采用单流道或双流道结构，具有很强的通过能力，能够通过大的物料及纤维垃圾，减少堵塞、缠绕的故障。
泵体15：与叶轮配用，使得泵具有高的效率。
密封环18：装在泵体口环处，当叶轮因运转而使口环处磨损，可更换密封环，以_泵以较好效率运行。
维护保养

1.电泵应有专人管理与使用，井定期检?电泵绕组与机壳之间的绝缘电阻是否正常。
2.每次使用特别是用于较稠较粘的浆液后，应将电泵放入清水中运转数分钟，防止泵内留下沉积物，_电
泵的清洁。
3，电泵如长时间不用时应将电泵从水中取出，不要长期浸泡在水中，以减少电机定子绕组受潮的机会，增加电泵的使用寿命。 ^
4.在常规状态下泵每使用300-500小时后应加注或更换油室中机油（10-?30号机油）使机械密封保持良好的润
滑状态，提高机械密封的使用寿命。
5，电泵拆卸、维修后，机壳组件_经0.2MPa气密试验检?，以确保电机密封可靠。
6，叶轮和泵体之间的密封环具有密封功能，如密封损坏将直接影响到泵的性能，必要时应更换。



故障与排除



故障现象

原因分析

拌除方法

流量不足或不出水

1.叶轮旋转错误

2.阀门是否打开和完好

3.管道叶轮被堵

4.转速过低

5.扬程过高

6.抽送介质密度较大

7.介质粘度较高

天美星空麻花mv在线观看-天美精品mv视频-天美mv英雄视频大全在线观看-天美MV乌鸦MV星空MV果冻MV-天美mv麻花mv星空mv天频 8.密封圈损坏（口环处）

1.调整叶轮旋转方向

天美星空麻花mv在线观看-天美精品mv视频-天美mv英雄视频大全在线观看-天美MV乌鸦MV星空MV果冻MV-天美mv麻花mv星空mv天频 2.检?、维修、排除

3.清理杂物

天美星空麻花mv在线观看-天美精品mv视频-天美mv英雄视频大全在线观看-天美MV乌鸦MV星空MV果冻MV-天美mv麻花mv星空mv天频 4.检查电器设备及电路

5.改泵或降低扬程

天美星空麻花mv在线观看-天美精品mv视频-天美mv英雄视频大全在线观看-天美MV乌鸦MV星空MV果冻MV-天美mv麻花mv星空mv天频 6.用水冲稀降低浓度

7.降低粘度

8.更换

运行不稳定

1.叶轮不平衡

2.轴承损坏

天美星空麻花mv在线观看-天美精品mv视频-天美mv英雄视频大全在线观看-天美MV乌鸦MV星空MV果冻MV-天美mv麻花mv星空mv天频 1.送制造厂调换或校正

2.更换

泵不能启动

1.缺相

2.叶轮卡住

3.绕组、接头或电缆断路

4.定子绕组烧坏

天美星空麻花mv在线观看-天美精品mv视频-天美mv英雄视频大全在线观看-天美MV乌鸦MV星空MV果冻MV-天美mv麻花mv星空mv天频 5.电器控制发生故障

1.检?线路进行修复

2.排除杂物

3.用欧姆表检?修复

4.修理、更换绕组

5.修理或调换

电流过大

1.工作电压低

天美星空麻花mv在线观看-天美精品mv视频-天美mv英雄视频大全在线观看-天美MV乌鸦MV星空MV果冻MV-天美mv麻花mv星空mv天频 2.管道、叶轮被堵

3.抽送液体的高度或粘度较高

4.使用扬程过低

1.调整工作电压

2.?理管道、叶轮堵物

3.改变密度或粘度

4.减少流量.提高扬程

绝缘电组低

1屯缆线电源接线端渗漏

2.电缆线破损

天美星空麻花mv在线观看-天美精品mv视频-天美mv英雄视频大全在线观看-天美MV乌鸦MV星空MV果冻MV-天美mv麻花mv星空mv天频 3.机械密封磨损产生泄漏

天美星空麻花mv在线观看-天美精品mv视频-天美mv英雄视频大全在线观看-天美MV乌鸦MV星空MV果冻MV-天美mv麻花mv星空mv天频 4.各0形密封圈失效

天美星空麻花mv在线观看-天美精品mv视频-天美mv英雄视频大全在线观看-天美MV乌鸦MV星空MV果冻MV-天美mv麻花mv星空mv天频 5.一机壳被介质腐蚀漏水

1.拧紧压紧嫘母

2.更换

3.更换

4.更换

5.修补
